减温减压器-喷雾式



减温减压器-喷雾式











一、用      途

减温减压器是将进入的蒸汽压力和温度，通过减压和减温机构，降低到用户使用所需的蒸汽参数。 广泛应用电力、石油化工、轻工、纺织印染、医药、热电联产等需要转换蒸汽参数的行业，减温减压器可以单独实现减温或减压。

二、结 构 简 述

减温减压器由减压、减温、安全保护、蒸汽管道和自动控制系统等组成。

1、减压系统：蒸汽的减压主要是由减压阀来实现的，减压阀与电动（或气动，以下同）执行器相连，当管道内的蒸汽压力变化时，电动执行器启动调节，带动减压阀阀瓣上下升降，调节减压阀阻力的大小，使管道内的蒸汽压力保持在规定的范围内，压差较大的调节比也可以使用减压孔板和减压阀共同来实现蒸汽减压。

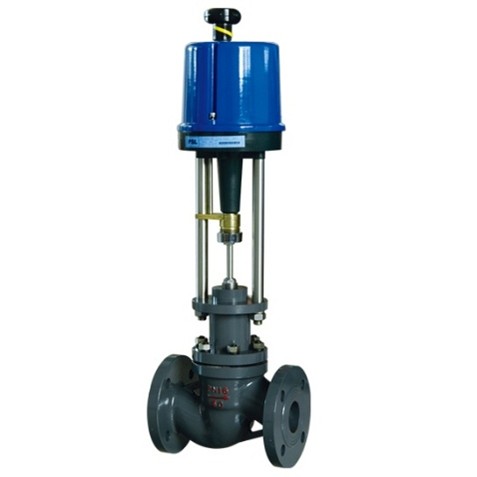

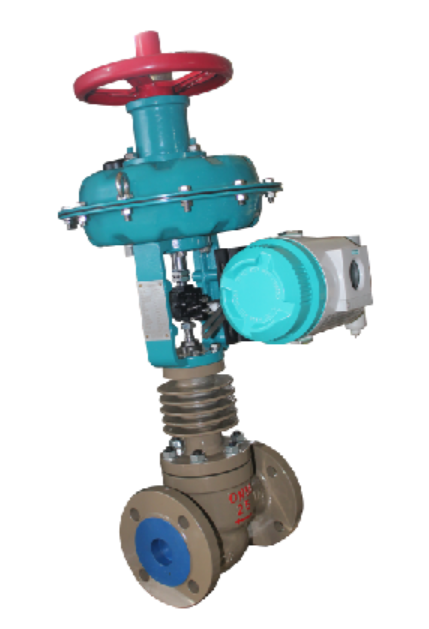

电动减压调节阀	气动减压调节阀



2、减温系统：由电动减温调节器，混合管道等组成。减温水经电动（或气动，以下同）调节阀后，流入雾化调节器，将减温水雾化成雾状颗粒，直接混合汽化来实现蒸汽的减温。当供给的减温水压力超过工作压力较大时，为了使电动雾化调节器实现最佳的雾化状态，在进入电动雾化调节器前的给水管道上装有节流阀，使减温水压力经节流阀保持在规定范围内。雾化调节器可实现雾化调节一体。减温调节器下端装有多个1-3mm直径的雾化喷嘴，呈现竖条状，上端安装有执行机构，当混合管道中的蒸汽温度有所改变时，执行器通过改变行程来调节喷嘴的数量，达到恒温的目的。 为了防止在运行过程中给水管道内的减温水压力突然降低，产生蒸汽通过雾化器反冲入给水管道的现象，在雾化调节器入口处装有止回阀，当减温水压力较低时，需要采用增压泵组实现给水增压，两台增压泵一用一备故障自投。

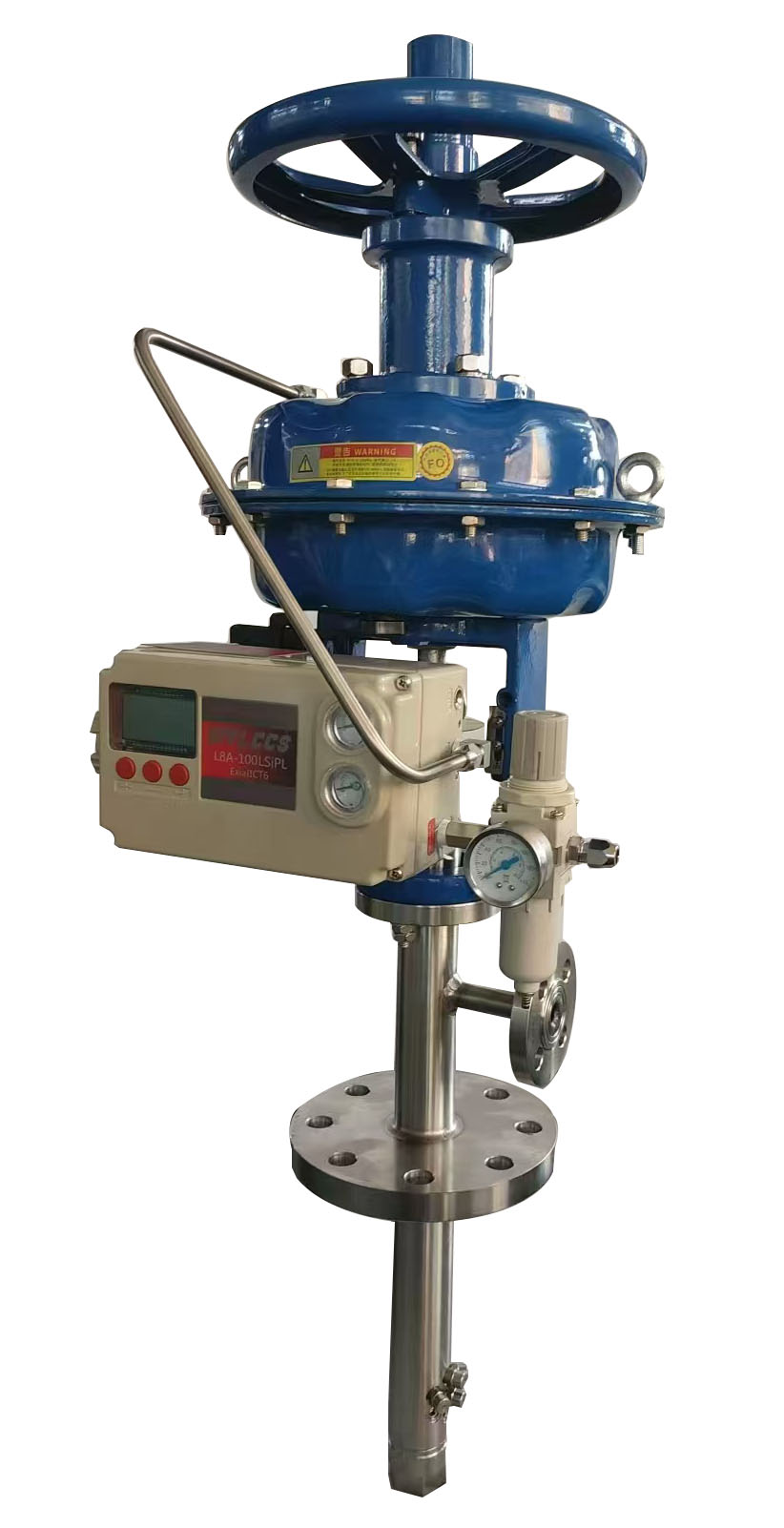

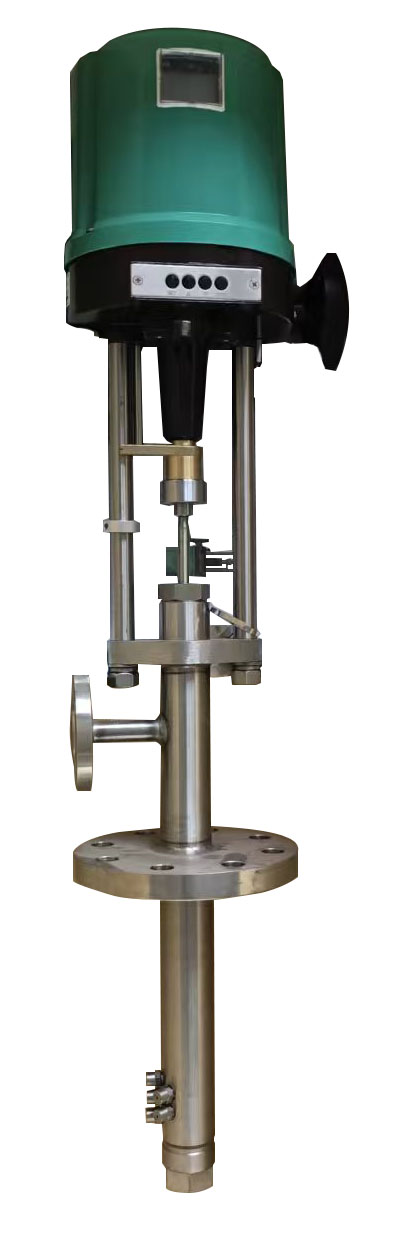

HP615A气动减温调节器	HP915A电动减温调节器





3、安全保护系统：采用弹簧安全阀（或主安全阀）来实现安全保护。当管道内蒸汽压力超过允许值时，安全阀即自动开启排放蒸汽。当压力恢复至规定值时，安全阀即自动关闭。使二次蒸汽压力保持在允许值内，保证设备和管路的安全运行。

4、自动控制系统：实现对电动减压阀和电动雾化调节器的控制，一键运行自动控制、自适应运行，我公司独家推出减温水压力传感器当减温水压力低时、超温或超压、设备故障等自动关闭阀门，需要人为现场确认才可运行设备，保护下游设备安全。也可以通过485通讯上传上位机，用户可以实现远程监控。

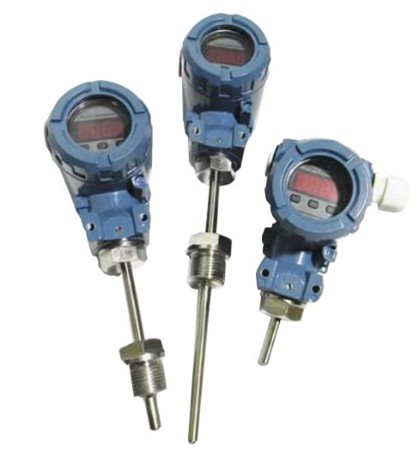

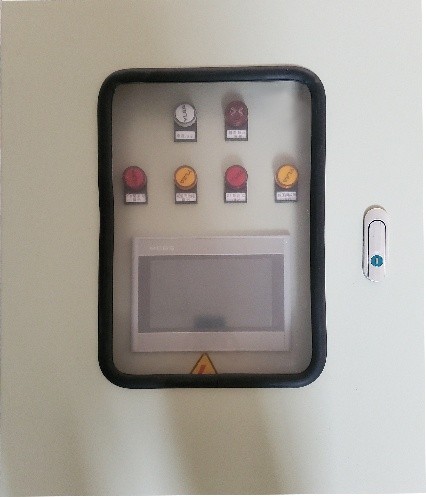

温度传感器	压力传感器	控制箱及控制器

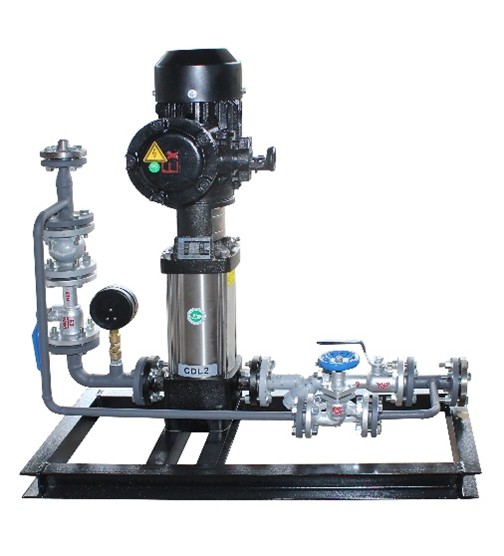

 5、增压泵组

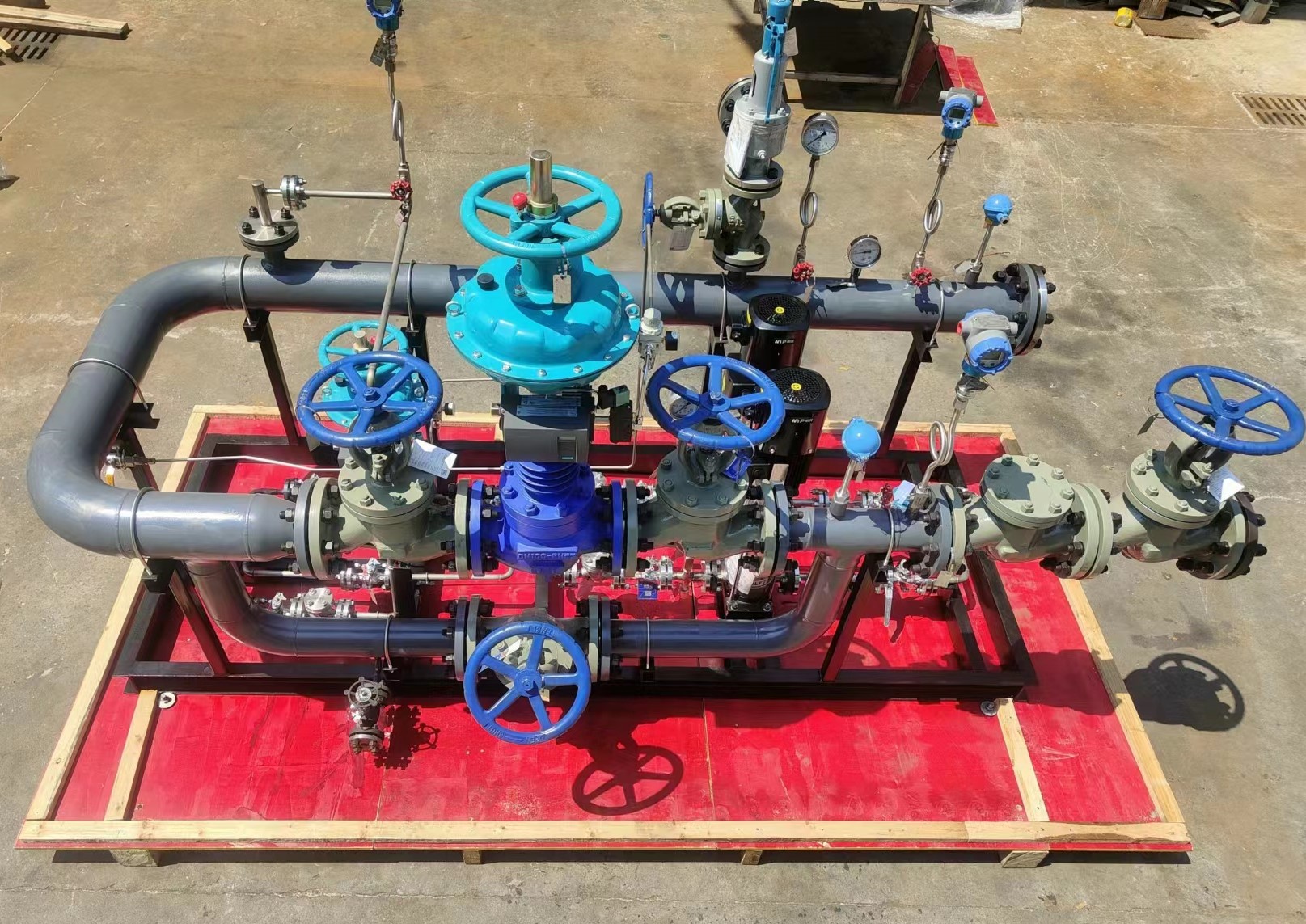

   增压泵组是由增压泵、截止阀、止回阀、过滤器、压力表等固定框架整体撬装组成，为减温系统提供稳定足够的减温水压力，落地安装即可，结构紧凑，占地面积小。

三、工作原理

减温减压器的工作原理实际就是热量转换，质量相等的转换过程。

1、质量相等即：出口蒸汽流量=入口蒸汽流量+减温水流量；

2、热量平衡即：出口蒸汽热量=入口蒸汽热量+减温水的热量。

3、利用伯努力方程原理蒸汽通过节流器改变前后压差，使过热蒸汽改变过热度，饱和蒸汽变成过热蒸汽，将减温水雾化成200um颗粒状混合到高流速的过热蒸汽中，减温水吸热汽化成蒸汽，过热蒸汽释放热量降低温度，这一热交换的过程就是减温减压。由原理可知，减温减压器是不改变蒸汽状态的热传递的过程。

 4、减温减压器，可以单独的减温器或减压器。

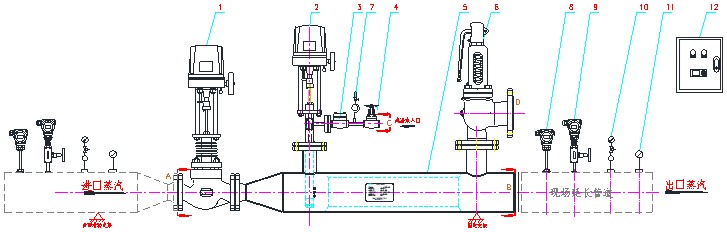

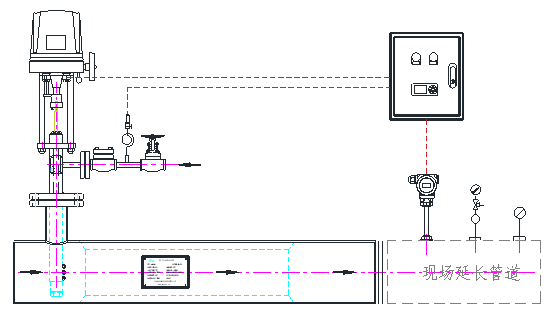

上图为不带增压泵组的减温减压器

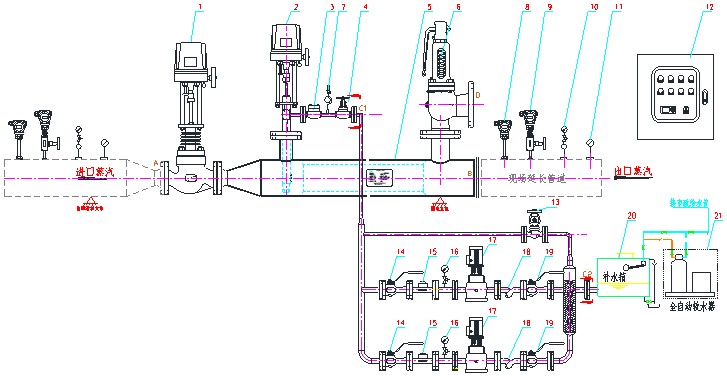

上图为带增压泵组的减温减压器

四、主要特点

1.  采用独特的减温水压力传感器和减压阀、喷雾阀、增压泵之间联动，当水泵故障或缺水时导致减温水压力降低，防止高温蒸汽回流导致低温设备损坏；

2.  采用针对减温减压器的特点使用一款简单易用的控制器，无需专业人员即可操作，设置一键运行，自适应调试和运行，无需专业人员到现场调试，节约人力成本；控制器同时支持485通讯。

3.  采用喷雾调节一体化器，多喷嘴可变调节，最小喷孔直径0.63mm，最小流量0.29L/min &ΔP0.4MPa让每一个喷嘴都能在最佳的状态喷雾，提高可调节比，蒸汽和减温水的压差可降低到0.2MPa，从而降低水泵扬程达到降低水泵功率，节约电能,例如：一次蒸汽压力1.0MPa,二次压力0.6MPa，管道及阀门阻力0.1MPa，

五、订货须知

用户询价和订合同时请提供:

1.   进口蒸汽压力P1，温度t1；

2.   出口蒸汽压力P2，温度t2，（如果出口是饱和蒸汽提供其中一个就可以） ；

3.   提供其中一个就可以  1、进口蒸汽流量；2、出口蒸汽流量，3、热负荷，4、减温水流量；

4.   减温水温度t3和压力P3，如果没有就采用增压泵组，默认t3水温20℃， P3压力 0.2MPa；

5.   控制方式，带控制或不带控制，带控制是否需要通信；

6.   驱动类别  电动、气动，默认选择电动220V电源输入输出4-20mA。

7.   接口（默认入口法兰HG/T20592-2009,出口坡口焊接）

注：以上涉及压力，标明是相对压力还是绝对压力，默认是相对压力（表显压力）；

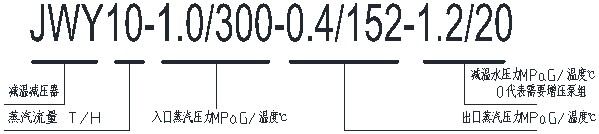

六、型号说明





特别重要的提醒：减温减压器是指不改变蒸汽状态的减温减压。出口蒸汽温度不能小于该压力下的饱和蒸汽温度。
