    压差传感器

    产品型号: QBE63-DP... 用于中性和轻度腐
    品  牌: 西门子
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 北京朝阳区
    更新日期: 2019-06-10
    详细信息

    压差传感器   QBE63-DP...

    用于中性和轻度腐蚀性的液体与气体

    气体和液体差压传感器适用于HVAC系统中的正负压力和压差测量。
    • 霍尔效应转换器技术
    • 高度抗正压能力
    • 高可靠性运行的简易加强结构
    • 适用于中性和轻度腐蚀液体和气体
    • 电源电压 AC 24 V 或 DC 20 ... 30 V
    • DC 0...10 V 输出信号
    • 内螺纹G1/8" 连接

    用途
    QBE63-DP... 压差传感器特别适于HVAC系统中对中性和轻度腐蚀性气体或液体液面和流速的连续监测。
    被监测的压力作用在由膜片、永久磁铁和霍尔效应转换器组成的测量系统上,检测到的压力信号被转换成直流线性 DC 0 ...10 V 输出信号。

    型号概览
    现有4种传感器型号。传感器范围覆盖所有压力范围 0 - 1000 mbar。所用传感器提供合适的固定托架。
    型号 差压范围 输出信号
    QBE63-DP01 0 ... 100 mbar 0 ... 10 kPa DC 0 ...10 V
    QBE63-DP02 0 ... 200 mbar 0 ... 20 kPa DC 0 ...10 V
    QBE63-DP05 0 ... 500 mbar 0 ... 50 kPa DC 0 ...10 V
    QBE63-DP1 0 ... 1 bar 0 ... 100 kPa DC 0 ...10 V

    订货
    订购时,请详细说明数量、产品名称和型号。
    例如: 1 个压差传感器,型号QBE63-DP05 和 2 套安装配件,型号 AQB51.1

    附件
    所需的任何附件必须单独订购。
    AQB51安装配件的组件由SERTO提供。但安装配件工具必须从西门子楼宇科技公司订购。
    其他安装配件可以直接从SERTO订购。
    AQB51.1

    安装配件包括:
    • 2 个黄铜螺纹接合件, 2 x G1/8",外螺纹
    • 2 个铜密封垫圈,1/8"
    • 每端带有制动螺母的1m长铜管, G1/8" 内螺纹
    • 1 个 G1/8" 内螺纹接 G1/2" 内螺纹的连接件, 并带有 1 个1/2" 铜密封垫圈
    • G1/8" 内螺纹接 R1/2" 外螺纹的螺纹连接
    • 安装说明书 (编码:35757)
    80364a

    兼容性
    QBE63-DP... 压差传感器可以连接所有输出信号为DC 0…10 V的设备或系统。

    技术
    被监测的压力作用在一个EPDM(三元乙丙橡胶)膜片上,它使弹簧产生偏斜。
    由于压力和膜片电位置改变,与膜片连接的永久磁铁改变了它与安装在压力腔外部的霍尔效应转换器的位置。转换器发送与磁场成比例的电信号。该信号被内部电子元件线性化,温度补偿和放大。

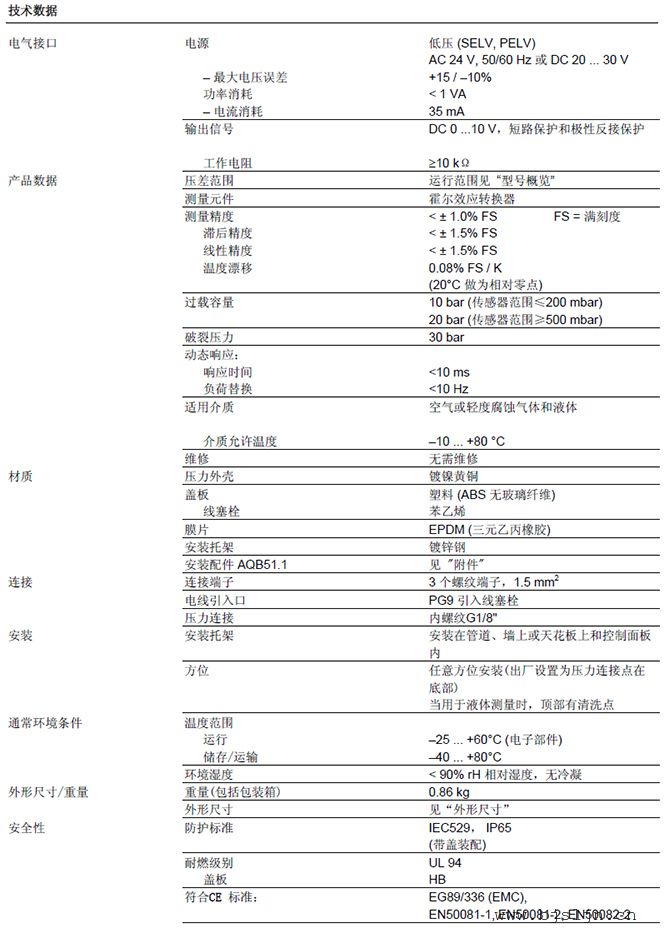

    技术数据

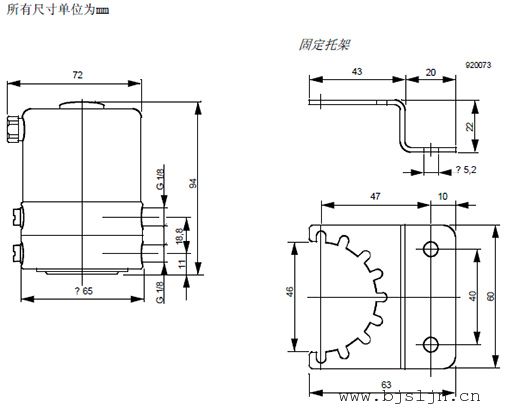

    外形尺寸
